公海贵宾会员检测中心分享：MBD规范及尺度建设

颁布日期：

2017-12-15

公海贵宾会员检测中心分享：MBD规范及尺度建设

随着产品三维设计的遍及和软件职能的美满，各大造作业企业在设计、工艺、造作各环节也产生了基于MBD的火急需要。为援手各人更好的意识MBD，公海贵宾会员检测中心四方陆续多周为各人连分享关于MBD有关文章，前两周我们聊了“基于MBD的产品模型界说”和“MBD为传统企业带来的新机缘”，本期我们将持续深刻相识MBD的规范及尺度建设。

公海贵宾会员检测中心四方作为国内当先的智能造作整体解决规划服务供给商及智能造作领域的高新技术企业，致力于成为一流的、能为工业企业和当局提供自动化、数字化、智能化产品及整体解决规划和平台。公司能为宽大工业企业、当局提供自动化节造、电气传动及智能造作主交易务解决规划，并提供集系统集成、数字化工厂项目施杏注智能造作创新中心及孵化器建设和智能造作集群整体解决规划。同时，公司销售西门子工业软、硬件产品，形成了集销售、维建、服务及OEM客户和出产流程型客户解决规划为一体的综合性业务和服务。

由于三维环境下是立体的，角度、地位的暗示更为丰硕，实体与实体的关联暗示更为直观和复杂，MBD要求对订正、注解、部件表、测试要求、资料注明、工艺等等非几何信息进行更详尽的描述、更严格的节造和自动处置，而已有尺度无法满足，必要钻研造订新的尺度规范。

自20世纪90年代起，德、美、日、英、法等国已起头有关尺度的钻研，并颁布了一批尺度。其中美国的有ASME Y14.41-2003；德国的有DIN 32869-1998、DIN 32869-2-2002、DIN 32869-3-2002；日本的有JIS B3402-2000、JIS B3401-1993、JIS X0024-1998；英国的有BS DD 194-1990、KIT 26-2000；法国的有NF C03-257-1999。国际尺度化组织第十技术委员会造订了ISO/DIS 16792数字化产品界说数据准则。我国参照ISO/DIS 16792尺度，结合国内造作业的近况造订了GB/T 24734-2009尺度。该尺度明确了产品界说数据集所应蕴含的内容、规范了对设计模型的要求、界说了尺寸公差暗示规定，划定了基准利用方面的要求。企业在现实利用过程中，还需针对所属行业特点，在GB/T 24734-2009基础上造订切合自身要求的MBD尺度与利用规范。

MBD利用尺度是实现产品数据集成、互换、共享的前提和基础，是规范和领导MBD利用有序发展的技术凭据，是买通数字化设计、工艺、造作的技术保险，是项目成就固化和推广的桥梁。成立切合要求的MBD的尺度化系统，以提高设计、工艺、分析验证以及造作傍边使用三维模型的正确性，成立起满足要求的三维数字化样机，并进行三维数字扮装配，为后续的利用打下优良的基础。

在数字化产品界说方面已有GB/T 24734《技术产品文件数字化产品界说数据公例》等领导性尺度，但是在企业三维工程化的利用过程中，必须凭据软件类型和企业流程造订有关企标美满产品基于三维的利用尺度。

在MBD系统中，数据集以三维模型为主题，集成了齐全的产品数字化界说信息，它蕴含设计、工艺、造作、检验等各部门的信息，在数据治理系统和研造治理系统的节造下，参加研造的人员共同在一个未实现的产品模型上协同工作，若何保障设计效能及产品质量？因而需对设计、工艺、仿真、工装、造作、检测以及协同各个环节造订MBD尺度规范。?
MBD尺度与规范系统是MBD平台的基础，是实现三维数字化产品界说的前提，是形成三维数字化造作技术系统的有力保险。它的成立将确保数据的规范创建以及数据能鄙人游有效的使用，上游数据批改也将急剧地影响到下游的数据扭转。

? 公海贵宾会员检测中心分享：MBD规范及尺度建设

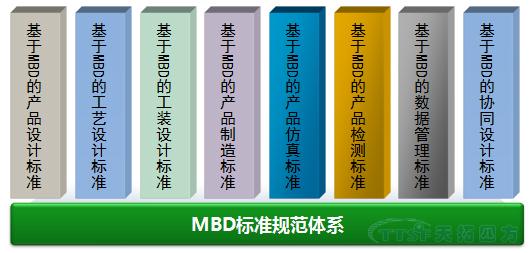

图 1 三维工程化尺度系统结构

1) 基于MBD产品设计尺度

产品设计尺度重要针对产品设计模型、数字样机、属性、三维标注，凭据设计软件系统的特点进行尺度规范的造订。

? 公海贵宾会员检测中心分享：MBD规范及尺度建设

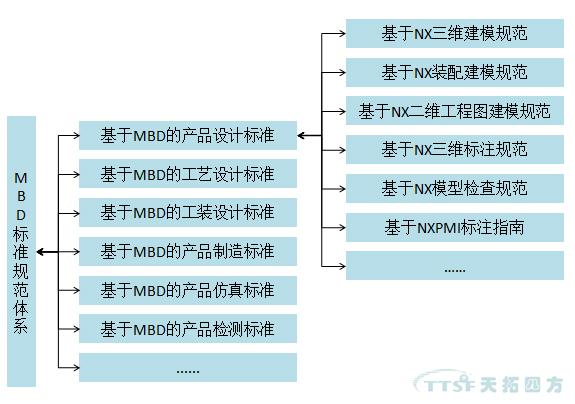

图 2 ?MBD设计尺度

以下为《基于NX三维标注规范》示例注明：

?? 公海贵宾会员检测中心分享：MBD规范及尺度建设

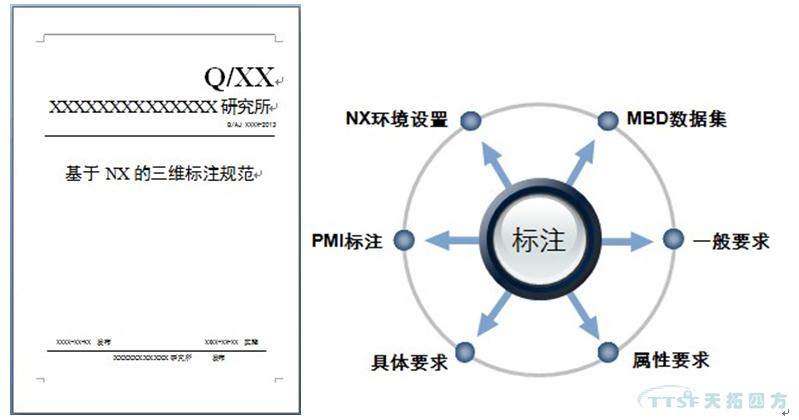

图 3 ?MBD三维标注规范

MBD模型应蕴含设计模型、标注、属性等信息，提供齐全的产品界说，作为产品造作和检验的凭据，其组成如下所示。

? 公海贵宾会员检测中心分享：MBD规范及尺度建设

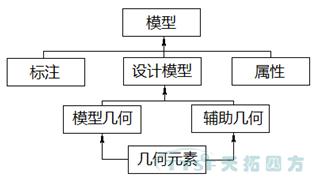

图 4模型内容组成

MBD模型三维标注要求：

模型三维标注信息的安插、组织与显示应切合以下划定：

a)所有标注信息应在NX PMI�？槌闪�；

b)标注信息以视图方式和组进行分类和组织；

c)标注信息应注在相应的标注平面上(视图平面)标注信息应在视图、剖视图基础上产生；

d)标注信息应尽可能分类标注，视图的设计应试虑转二维图的必要；

e)标注信息在非默认视图中标注；

f)标注信息应尽可能以较少视图进行表白；

g)模型视图应以适合窗口显示的方式进行保留与提交；

h)如需通过分歧角杜纂缩放倍率显示模型视图，应通过“Cameras”方式天生摄像视图；

i)更终提交的模型中，应保留模板文件中预设置的视图和组；

j)辅助几何优先使用PM工�？榈摹安钩浼负翁濉焙帕钐焐�。

标注信息的组织：

通过视图与组两种方式交互共同表白信息。视图树界说如下图所示：

? 公海贵宾会员检测中心分享：MBD规范及尺度建设

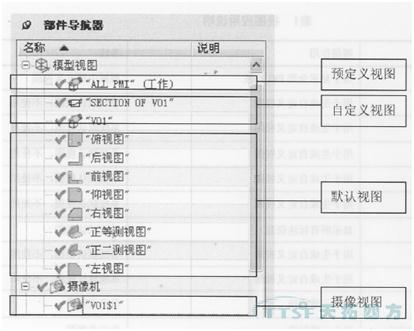

图 5 视图树界说

所有视图均应拥有标识。NX模板文件中蕴含4个预约义模型视图和8个系统默认模型视图，用户可凭据必要增长相应视图。?

2) 基于MBD的产品工艺尺度

重要针对设计模型与工艺模型之间、工艺BOM组织、设备资源的组织与挪用、工艺审查、工艺设计、工艺更改、工艺流程审批等尺度规范的造订。针对装配工艺，则有装配工位、装配流程、三维工艺指令设计尺度规范等。

? 公海贵宾会员检测中心分享：MBD规范及尺度建设

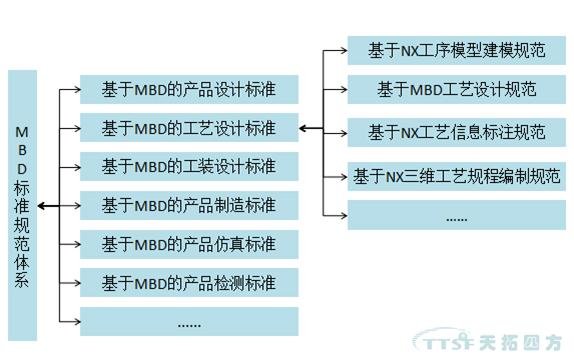

图 6 MBD工艺设计尺度

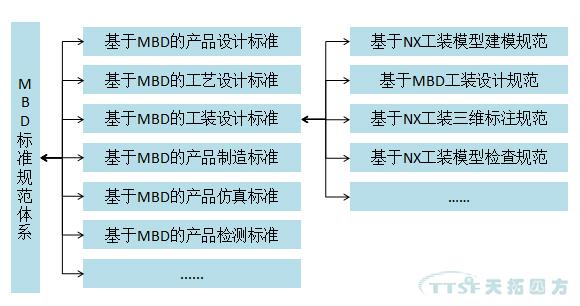

3) 基于MBD的工装设计尺度：

重要针对：工装设计、工艺审查、工装造作、工装组合等尺度规范的造订。

? 公海贵宾会员检测中心分享：MBD规范及尺度建设
