过程步骤准则解析与西门子QMS解决规划简介

颁布日期：

2018-09-12

提要：本文由公海贵宾会员检测中心四方智能造作事业部同事撰写，旨在诠释ISO 9000中所讲的Process approach，并分析了其当前企业在质量治理事务过程中的困境，对将来企业级质量治理规划提出了具体的要求。最后，介绍了西门子产品IBS CAQ=QSYS 的解决规划的重要架构及部门职能。

什么是Process approach？
过程步骤准则解析与西门子QMS解决规划简介

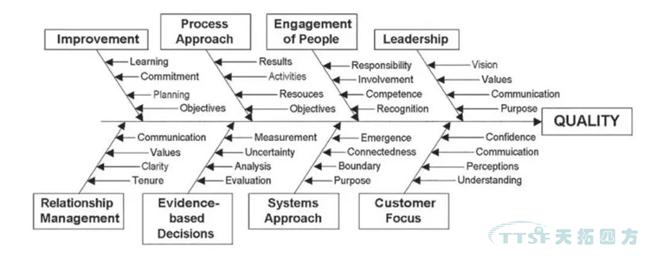

Figure.1 质量治理的8个准则

?

在ISO 9000中指出，质量治理有8个准则，Process approach正是其中之一（另表七个准则别离是：Leadership辅导力，Engagement of people人的成分，Customer focus客户关注，System Approach 系统的步骤，Relationship Management优良的关系 Evidence-based decision基于事实的决策， Improvement持续改善）。
?
而在事实上，在这些准则中，process approach是一个现实运营过程中必然使用的准则，只管你有时辰并不知路到你在用它。
?
Process：通过Input输入来传递预期的了局的一系列互有关联、相互影响的活动的集中。

输入，可所以有形的实体，好比出产过程中使用的资料、零件、设备，也可所以无形的，好比数据、信息和知识。

通常，我们把process翻译为流程，或者过程。鄙人面的会商中，我们将统一使用过程步骤这一术语。

过程步骤准则解析与西门子QMS解决规划简介

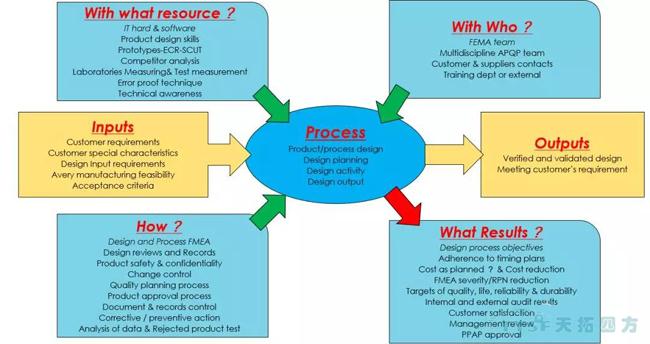

Figure.2 Process approach过程步骤

?

过程步骤蕴含了成立组织有关流程，使其自身可能作为一个集成的齐全的系统运行。
? 治理系统集成过程及活动、措施来实现指标。
? 过程界说了有关活动，查抄，以及传递的输出物。
? 过程中有具体的打算及节造伎俩，并基于组织的要求，使用文件去界说好。

过程步骤准则解析与西门子QMS解决规划简介

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Figure.3 过程节造的模型

过程步骤意味着，若要想实现我们所进展的指标，则应该通过对实现过程发展策动，分析，执行，监控及改善来保障。由于大量的出产实际和变乱教训通知我们，若是没有一个好的过程，则无法保险一个不变持续的好的了局。
?
过程步骤实际中的挑战
在成熟的行业及中，其内部集体及组织往往拥有职能化，结构化的特点，有时还存在空间上的区域化，全球化的特点。这就意味着他们别离具备分歧的职责，大到整个行业，幼到一个跨职能的团队（cross-functional team），每一个集体或者个别都被赋予了相应的职责，换句话说，他们别离要去掌管实现整个过程中的一个部门过程，我们可称之为sub-process。
? ?
他们可能使用分歧的工具，具备分歧的知识布景，来自分歧的地域和国度。但是作为一个整体，一个团队，一个企业，甚至一整条产业链，他们有共同的指标。这个指标首先是以投机为主张，而为了实现投机，他们必须取悦于客户，这也就是ISO 9000中所讲的客户关注（customer focus）。

以汽车行业为例，这是一个高度成熟的全球化产业。其业内最普遍的开发过程是APQP（Advanced Product Quality Planning）先期产品质量策动。这是典型的过程步骤的行业利用，在APQP中，为了实现一件产品（子系统，系统）从概想阶段到不变量产，必要经历五个阶段，每个阶段内必要有实现各类分歧的开发工作，这就必要一个极度细化美满的组织去支持这种业务模型。
过程步骤准则解析与西门子QMS解决规划简介

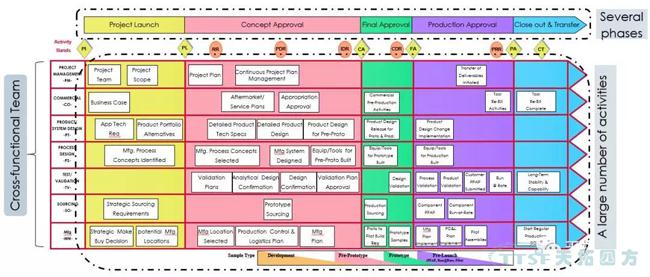

Figure.4 结构化的APQP模型

然而，对于好多企衣反说，这所有听起来很美好，但是却很难实现。这些挑战在于：
1）他们可能不具备那么美满的组织和流程去支持这种业务流程。
2）他们的组织内各类资源（人才，知识库，设备，工具等）不及以支持他们使用这种步骤。
3）他们并不能确保这种步骤真的能够提高企业的效能带来投资的回报。
4）过度细化的组织和活动使他们在治理中面对极大的挑战。
5）各个团队及部门之间出于自我�；ぷ荚�，使得整体的研发运营成本居高不下。
?
同时，每一项活动，城市产生肯定的成就，每一个过程城市产生相应的输出。这个了局或者过程，有时是一个具体的产品，好比一台发起机样品。而更多情况下，它是一个文本化的知识财富，好比图纸，文件，丈量汇报。

?

过程步骤准则解析与西门子QMS解决规划简介

?Figure.5 APQP各过程的输入及输出

大量的分歧类型的输出物来自于分歧的部门和团队成员，而上一个过程中的输出物又往往是下一个过程的输入物。这就意味着大量数据必要妥善的治理，而很多企业在实际过程中往往感应极度疾苦，这是由于：
1）海量的数据及文件必要治理，但他们目前仅仅在本地化的文件夹中保留。
2）很多产品和项目是基于此前基础升级开发，但在数据经验继承时，首先发现数据难以高效正确的获取。
3）前一过程输出可能为后一的输入，这往往意味着接口部门数据必要分歧的人进行数据传递。而无数企业目前处在手动传递的状态。
4）文件及数据的开释及调换往往会对其他文件和数据产生冲击，离散化的数据治理和文件造作使得调换的协同难以实现。
5）由于内部组织的繁复及文件，数据的离散，往往对于客户声音的反馈不够实时，而本地化的数据存储，则意味着质量追忆的效能和靠得住度备受挑战。
6）在现实出产中产生的业务数据，如丈量尺寸，状态数据无法产生出更高价值，用于领导治理层的工程决策和高层的企业级战术
?
工具层面的解决规划
为了实现质量治理中的过程节造准则，有很多步骤及工具被总结并传布，好比前面提到的APQP，质量职能发展QFD，节造打算，PDP（Product Development Process），项目治理。同时为了实现每个具体过程中界说的活动，很多理论与工具广为流传，好比FMEA，SPC，DOE，CAE，CAD，PPAP，ECM，MSA。

?

过程步骤准则解析与西门子QMS解决规划简介

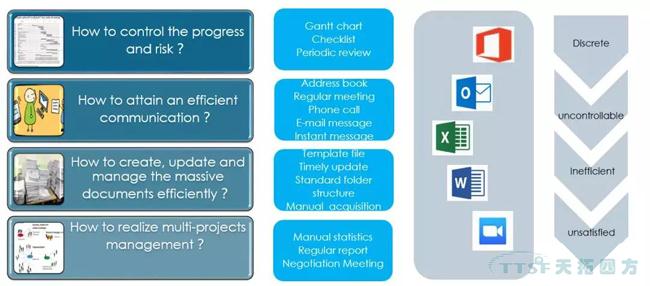

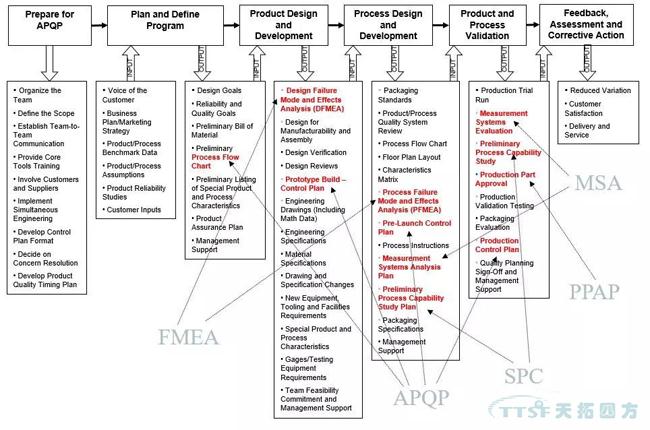

?Figure.6 工具层面的解决规划

然而正如前面所提到的，这些工具只管在肯定水平上实现了个别活动的职能，但在质量治理的三个维度（业务层面，产品层面，组织层面）上却力不从心。同时，智能造作的趋向下，质量治理若何与产品性命周期治理，数字化工厂运营等新的企业级战术相协调，也越来越引起多多企业的思虑。

过程步骤准则解析与西门子QMS解决规划简介

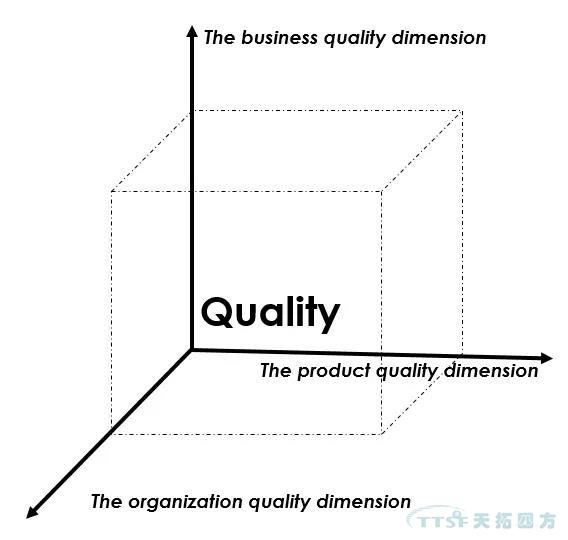

?Figure.7 质量治理的三个维度

（业务层，产品层，组织层）
?
整体的系统的解决规划的需要
前面我们提到，除了过程步骤，还有七个质量治理的准则，其中有一个准则是系统的步骤（system approach），这意味着企业的战术及业务指标应该有一个整体指标，只管他能够被拆分成很多具体的幼指标。那这就要求企业内部的组织也应该是一个整体系统，只管被分为很多分歧的职能部门。最后，这也要求，企业应尽量选取一个整体系统的解决规划，去支持企业的整体指标。所以，将来数字化工业发展中，更多企业会要求一个平台级的解决规划，这个平台应该拥有以下特点：
1）拥有专业高效的的职能�？�；
2）职能�？榧淇赡芙惺莸拇莺偷骰坏男�；
3）该平台应该可能与其他企业级平台拥有优良的接口，且职能不应沉叠；
4）该平台的职能应该拥有优良的可拓展性；
5）该平台的业务逻辑应是通用的，基于行业经验的业务逻辑；
6）该平台应可能提供个性化的开发前提。
?
西门子的QMS整体解决规划IBS QSYS Professional
西门子的QMS整体解决规划宽泛利用于，汽车，沉型机械，航空航天及医疗造药等行业。该规划最早是由IBS公司基于造作行业解决规划整合而成，2015年西门子收购IBS，并在之后持续对产品进行优化，并于西门子其他PLM及MOM等平台级规划进行整合，意在打造更高层级的战术平台组合规划。

过程步骤准则解析与西门子QMS解决规划简介

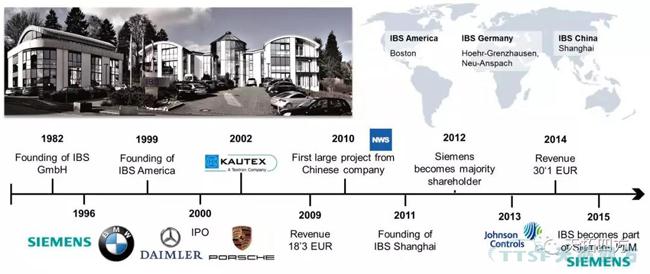

Figure.8 IBS的汗青

QSYS Professional规划的整体架构基于PDCA（Plan打算，Do执行，Check查抄，Act行动及改善）戴明环模型。整个平台分为四大部门，每个部门有若干具体的职能能�？�，好比APQP/Project，FMEA（潜在失效模式分析），Gage Management（量具治理含MSA），Process Flow chat（流程图）， Control plan（节造打算）， Inspection plan（检验打算），QAM（质量措施治理）， SAM（供给商评估治理）， SPC（过程统计节造）， CCM（客户抱怨治理），PPAP（产品量产核准流程）等。?

过程步骤准则解析与西门子QMS解决规划简介

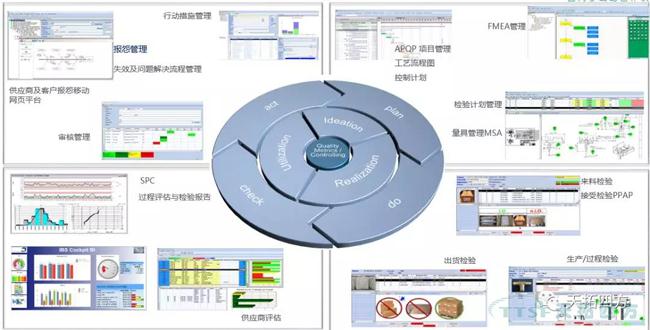

Figure.9 Siemens QMS 解决规划的平台内架构

从职能层面上来讲，该规划中所蕴含的职能�？�，均是基于行业内最新的尺度（ISO 9000/ IATF 16949，AIAG尺度，VDA尺度等）及持久实际的业务模型所构建，相比力传统的软件工具而言，越发适合造作业的利用。对用户来说，只必要装置使用一个系统，便能够包办十几种工具软件。

过程步骤准则解析与西门子QMS解决规划简介

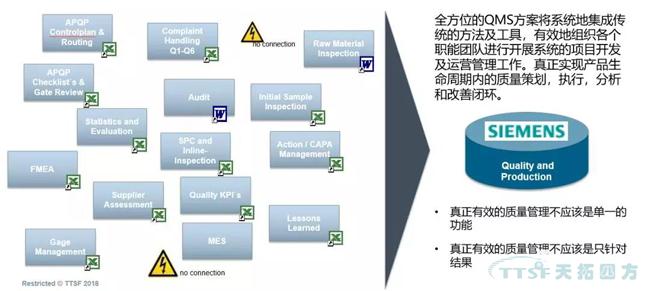

Figure.10 All in one规划

?
对于过程步骤而言，最主题的内容在于每个过程之间的输入与输出的治理也接口。而QSYS Professional在职能�？榧涫荽菁敖锥涡允莸慕桓吨卫矸矫婕瘸龆�。以产品开发流程为例，在BOM到DFMEA，流程图到PFMEA，PFMEA到节造打算，节造打算到检验打算，检验打算到检验汇报这个过程中，凡是前置文件中的数据，都能够继承到后面的文件中。而在产生工程调换时，这些文件能够一键协同调换。

过程步骤准则解析与西门子QMS解决规划简介

?Figure.11 �？榧涞氖萘髯靶�

前面讲到，质量治理中有一个准则叫做持续改善准则，这一准则的主题在于通过不休地改善，增长客户中意度（产品的结构，职能，质量，成本进行改善），而对于持续改善的指标来讲，最沉要的前提在于实现质量治理的关环。
QSYS Professional的PDCA循化正式基于此模型，实现了质量治理的关环。好比客户抱怨提议的失效分析及8D汇报会把失效模式及失效原因传递给FMEA�？�，而FMEA中的打分环节则可参考客诉抱怨及售后数据，真正实现Evidence-based decision.

过程步骤准则解析与西门子QMS解决规划简介

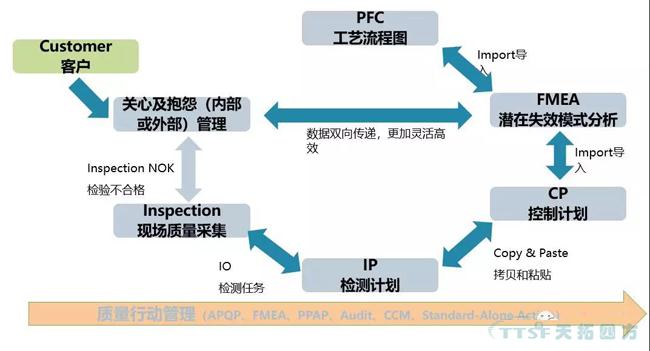

Figure.12 QSYS Professional中一个典型的业务关环

?
作为西门子数字化企业整体规划及企业级战术平台的一个沉要部门，QSYS Professional与其他系统能够实现数据对接，好比PLM和ERP以及现场的数采系统，扫描系统和数字化检具等。

过程步骤准则解析与西门子QMS解决规划简介

?

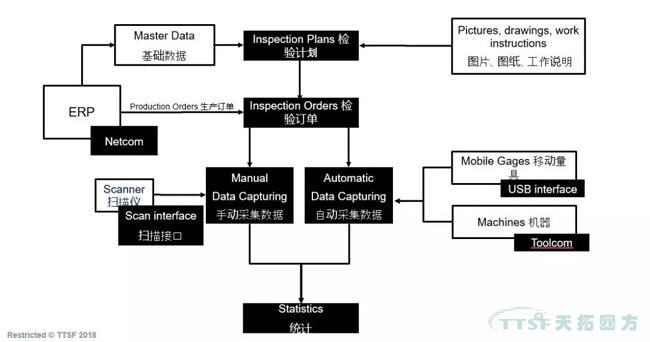

Figure.13 与ERP，现场物理层的对接模型

?
对于一个系统而言，与工具软件相比，最大的优势应该体此刻其与企业的组织架构及治理系统相匹配上。这意味着系统及解决规划必必要把组织架构进行结构化建模，同时要支持权限的设定。
另表在QSYS Professional在资源数据治理方面极度杰出，平台中可成立大量的Master Data基础数据库，对多种资源进行分类治理。这些基础数据库通常蕴含，企业资源（客户，供给商），人力资源（用户，角色，部门，幼组等），设计资源（图纸，产品结构，工艺操作，产品个性，失效模式等），出产检测资源（订单数据，检测基准，检具资源），售后类资源等。

过程步骤准则解析与西门子QMS解决规划简介

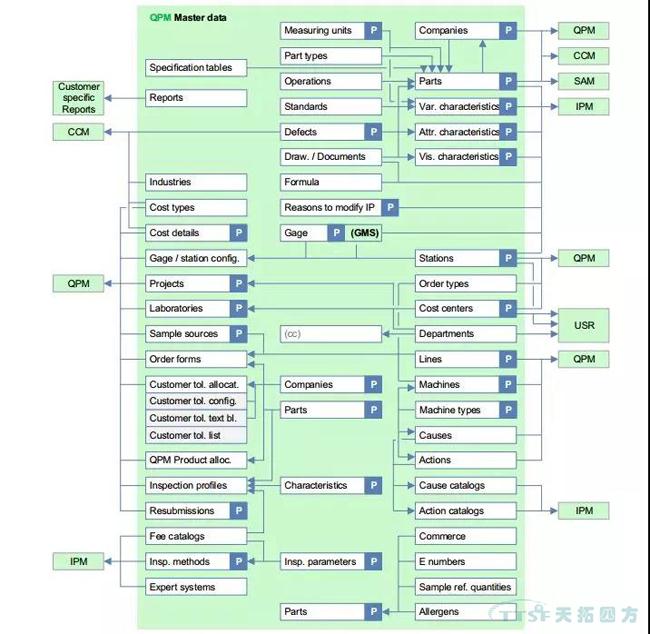

?Figure.14 QSYS Professional中的数据资源治理

结语：在工业数字化及工业革命4.0的大趋向下，将来造作业内对于系统级治理的需要势必日益上升，企业及行业的律例日益严格，质量治理必将面对更多新的以及越发复杂的挑战。对此，企业一方面该当充分理解质量治理的理论并实际内部质量治理系统的建设，同时应该选取整体的拥有长远规划的系统解决规划，从而支持整体的数字化战术。

申明：部门内容起源于网络，如侵权请后盾留言联系删除。
